Гидроманипулятор ВЕЛМАШ ВМ10-74

Гидравлический манипулятор для леса ВЕЛМАШ ВМ10-74

р.

Представляем серийный гидроманипулятор Великолукского машиностроительного завода с обновленной элементной базой. Модель ВМ10-74 создана для стабильной работы в условиях санкций: европейские комплектующие заменены без потери качества. Грузовой момент — 98 кНм, максимальный вылет — 7,4 м, грузоподъемность на вылете — 1350 кг. Угол поворота — не менее 425°. Особенности: запатентованная верхняя подвеска EPSLINK с ротатором (6 т), бронзовые втулки во всех сочленениях, 9-секционный гидрораспределитель AKON KV199, управление опорами с поста оператора, порошковая окраска металлоконструкций. Компания «Гидравлик-Автокомплект» предлагает выгодные условия покупки и профессиональную консультацию. Заказывайте!

Гидроманипулятор ВЕЛМАШ ВМ10-74 - описание

Компания «Гидравлик-Автокомплект» представляет гидроманипулятор ВЕЛМАШ ВМ10-74. С июня 2022 года Великолукский машиностроительный завод запустил серийное производство этой модели с новой элементной базой. В условиях международных санкций производитель оперативно заменил европейские комплектующие, сохранив качество и надежность конечного продукта.

Ключевые особенности модели ВЕЛМАШ 10-74:

Запатентованная верхняя подвеска EPSLINK с ротатором (6 т)
Бронзовые втулки во всех сочленениях
9-секционный однопоточный гидрораспределитель AKON KV199
Управление опорами с поста управления оператора
Новая конструкция органов управления повышает точность и плавность операций
Порошковая окраска металлоконструкций (с мая 2022 года все манипуляторы ВЕЛМАШ имеют такое покрытие для защиты от механических повреждений и атмосферных воздействий)

Технические характеристики:

Грузовой момент ГМУ: 98 кНм
Максимальный вылет: 7,4 м
Грузоподъемность на максимальном вылете: 1350 кг
Угол поворота в горизонтальной плоскости: не менее 425°
Момент поворота в горизонтальной плоскости: не менее 24 кНм
Количество секций удлинителей: 1
Масса конструктивная в базовой комплектации: не более 1875 кг*
Габаритные размеры в транспортном положении (Ш×В): не более 2500×2450 мм
Давление срабатывания предохранительных клапанов напорных секций распределителей: 230±0,5 бар (управление стреловым оборудованием / аутригерами)
Рекомендуемый объем маслобака: не менее 180 л
Максимальная подача насоса: не более 80 л/мин
Класс чистоты рабочей жидкости по ГОСТ 17216-2001: не грубее 12

Больше выбора спецтехники и грузоподъемного оборудования

Оставить заявку Каталог

Переходите к каталогу техники или оставляйте заявку и наши менеджеры помогут вам с подбором

Характеристики ВЕЛМАШ ВМ10-74

Грузовой момент ГМУ, кНм	30
Максимальный вылет ГМУ	7,4м
Грузоподъемность на максимальном вылете, кг	1350
Угол поворота в горизонтальной плоскости, град., не менее	425
Момент поворота в горизонтальной плоскости, кНм, не менее	24
Количество секций удлинителей, шт.	1
Масса конструктивная в базовой комплектации, кг, не более	1875*
Габаритные размеры в транспортном положении, мм, не более: ширина*высота	2500*2450
Давление срабатывания предохранительных клапанов напорных секций распределителей, бар: управление работы стреловым оборудованием / работы аутригерами	230±0,5
Рекомендуемый объем маслобака, л, не менее	180
Максимальная подача насоса, л/мин, не более	80
Класс чистоты рабочей жидкости по ГОСТ 17216-2001, не грубее	12

Навесное оборудование

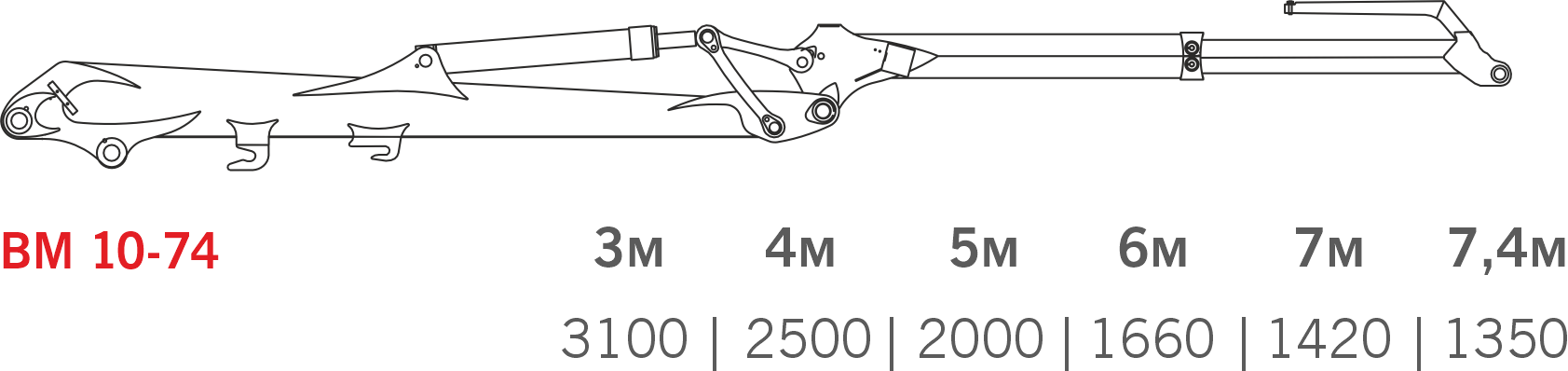

Грузоподъемность ВЕЛМАШ ВМ10-74

Видео о ВЕЛМАШ ВМ10-74

Брошюра ВМ8 и ВМ10

Брошюра ВЕЛМАШ ВМ10

Конструктивные особенности ВЕЛМАШ ВМ10-74

Гидрораспределитель

Секционный гидрораспределитель AKON KV199 расположен на посту управления под сиденьем оператора и состоит из 9-ти секций: 6 из которых отвечают за управление основными функциями, 3 – за управление аутригерами. Гидрораспределитель спроектирован специально для ВЕЛМАШ 10-74, золотники имеют особую форму проточек, что увеличивает плавность работы и позволяет более эффективно производить совмещение операций. Также из конструкции исключены дросселирующие клапаны (с функции поворота и опускания рукояти), функцию которых выполняют золотники, что снижает нагрев масла.
Механизм управления

Механизм управления состоит из двух педалей и двух рычагов, а также из 3-х дополнительных рычагов, которые позволяют управлять аутригерами во время работы на манипуляторе.
Конструкция механизма управления

В конструкции рычагов управления используются угловые шарниры открытого типа, с помощью которых рычаги крепятся к золотникам напрямую, без использования промежуточных тяг. Это позволяет снизить риск появления люфтов в механизме и повысить точность управления манипулятором.
Гидрооборудование ОПУ

Напорный фильтр располагается на левой площадке ОПУ. Порт подключения имеет внутреннюю резьбу G3/4”. Адаптер для подключения сливного РВД имеет наружную резьбу М36х2.
