Ломовоз FAW 3310 с манипулятором ВМ 10-74М

«Гидравлик-Автокомплект» представляет готовый автомобиль-ломовоз на базе шасси FAW 3310 (8х4) с КМУ ВЕЛМАШ BM10-74М, грейфером RG-25 и самосвальной установкой ЛМ-1С.2.30.00.000. Техника разработана и смонтирована заводом ВЕЛМАШ — производителем подъемного оборудования. Опыт и компетенции персонала, унифицированные процессы и соблюдение стандартов качества гарантируют бесперебойную работу спецтехники.

Кузов объемом 30 м³ рассчитан на интенсивные нагрузки. Нижние бортовые листы и листы днища каркаса изготовлены из стали S500MC толщиной 5 мм, листы цельные по всей длине. Борта и днище усилены П-образными ребрами жесткости из стали S500MC толщиной 5 мм с дополнительными накладками из стали 6 мм. Задние двери распашного типа установлены на четырех петлях каждая. Материал бункера — S500/09Г2С, толщина бортов — 4 мм, днища — 5 мм.

Для безопасного обслуживания предусмотрены:

• сервисные упоры, предотвращающие самопроизвольное опускание кузова при обслуживании гидроцилиндра подъема;
• гидрозамок цилиндра подъема, исключающий резкое падение кузова при аварийной ситуации;
• специальная ловушка-замок для надежной фиксации манипулятора в транспортном положении;
• «грибок» на обвязке двери для фиксации грейфера;
• ящик для инструментов, лестница для доступа в кузов, задний брус безопасности, противооткатные упоры;
• контурная маркировка.

КМУ имеет грузовой момент 100 кНм. Максимальная грузоподъемность — 3100 кг на вылете 3,0 м, на максимальном вылете 7,4 м — 1350 кг. Угол поворота колонны — 400°, механизм поворота — двухреечный.

Управление построено на секционном гидрораспределителе AKON KV199: 9 секций, из которых 6 отвечают за основные функции, 3 — за аутригеры. Пост управления расположен под сиденьем оператора, механизм включает две педали, два рычага и три рычага для аутригеров. Рычаги крепятся к золотникам напрямую через угловые шарниры открытого типа — без промежуточных тяг, что повышает точность управления. Напорный фильтр размещен на левой площадке ОПУ, порт подключения — G3/4, адаптер сливного РВД — М36х2. На гидроцилиндрах подъема стрелы и рукояти установлены гидрозамки для предотвращения падения груза и металлоконструкции манипулятора.

Лепестковый грейфер RG-25 имеет закрытую траверсу: элементы гидрооборудования защищены внутри конструкции. Лепестки изготовлены из стали S500 толщиной 8 мм, клык — литой. Такая конструкция обеспечивает максимальную жесткость и увеличенный срок эксплуатации. Крышка цилиндра дает удобный доступ к РВД при замене. Во всех сочленениях используются бронзовые втулки, повышающие ресурс быстроизнашиваемых деталей. Предусмотрена петля для строповки груза до 2000 кг.

• Колесная формула: 8х4

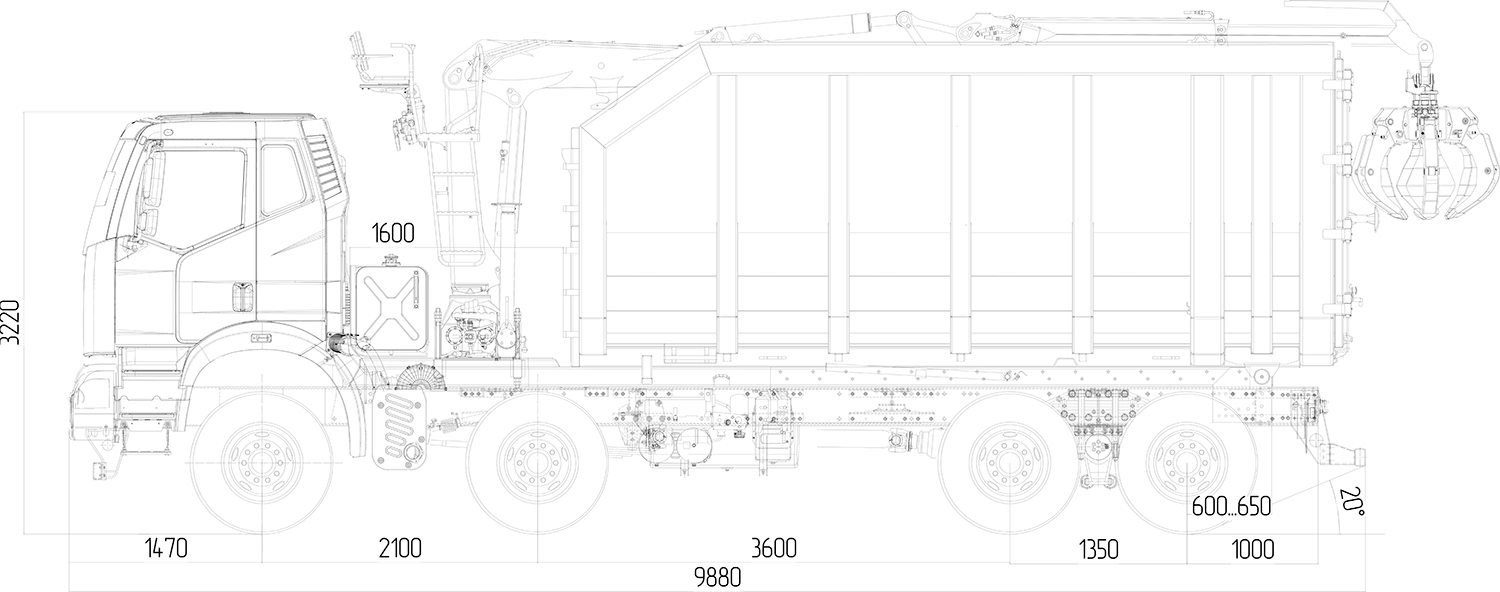

• База: 2100 + 3600 + 1350 мм
• Двигатель: FAW CA6DM2-42E51, 420 л.с.
• КПП: FAST 12JSD180TA
• Экологический класс: Евро-5
• Кабина: со спальным местом
• Полная масса ТС: >26 т
• Коммерческое наименование: специальный автомобиль-ломовоз с КМУ

Комплект документации: ЭПТС, паспорт на КМУ ВЕЛМАШ BM10-74М, руководство по эксплуатации КМУ, паспорт на специальный автомобиль-ломовоз с КМУ, паспорт на грейфер RG-25, руководство по эксплуатации ломовоза.
