Устройство автомобильного крана (автокрана): подробный разбор конструкции

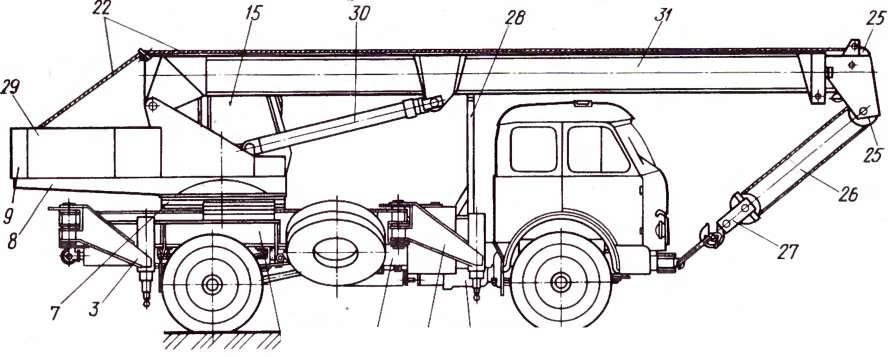

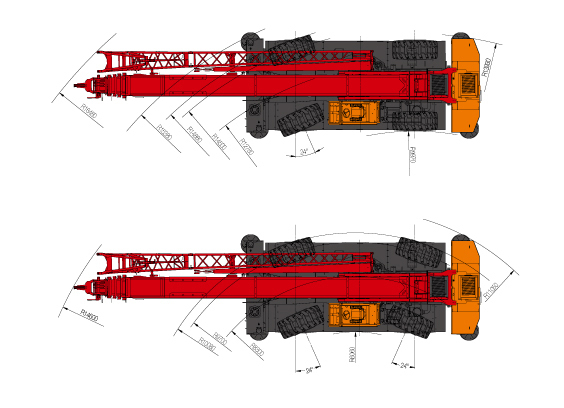

Любой специалист при взгляде на автокран сразу заметит его четкое деление на две основные части:

• Верхний сегмент (поворотная платформа) — здесь сосредоточены все механизмы для подъема, перемещения и ориентации груза. Эта часть может вращаться относительно нижней на 360 градусов (у большинства моделей).
• Нижний сегмент (неповоротная рама с ходовой частью) — служит надежным основанием, обеспечивает устойчивость и перемещение крана по дорогам и стройплощадке.

На поворотной раме смонтированы все ключевые узлы, отвечающие за грузовые операции. Типовой состав:

• Кабина управления оператора — рабочее место крановщика, оснащенное органами управления (рычагами, педалями, часто с электронным дисплеем).
• Стрела крана — рабочий орган, как правило, телескопической конструкции (см. раздел 5).
• Грузовая лебедка (подъемник) — обеспечивает поднятие и опускание груза на тросе. Состоит из гидромотора, редуктора и барабана для каната.
• Гидравлические цилиндры:
• цилиндры подъема стрелы (меняют угол наклона);
• цилиндры телескопирования (выдвигают секции стрелы).
• Механизм поворота платформы — включает гидромотор и червячный (или планетарный) редуктор в чугунном корпусе, который вращает всю верхнюю часть.
• Противовес — массивная металлическая отливка (или набор плит), закрепленная с задней стороны платформы. Предотвращает опрокидывание крана при подъеме тяжелых грузов.

Нижняя часть — это база, на которой держится весь кран. Она включает три главных элемента:

Может быть стандартным грузовым шасси (КАМАЗ, Урал, МАЗ, КРАЗ) либо специально спроектированным для конкретной модели крана. В России наиболее распространены полноприводные шасси с раздаточной коробкой и блокировкой межосевого дифференциала — это обеспечивает хорошую проходимость на бездорожье и в условиях стройплощадки.

Сварная конструкция повышенной жесткости, к которой крепятся выносные опоры (аутригеры). Через поперечные стальные балки нагрузка от верхней части передается на грунт или дорожное покрытие, что значительно повышает устойчивость.

Состоит из:

• гидробака с рабочей жидкостью (маслом);
• насосов (часто шестеренчатых или аксиально-поршневых);
• распределителей (гидрораспределителей);
• трубопроводов и рукавов высокого давления.

Принцип работы: насос забирает масло из бака, подает его в распределитель, который направляет поток в нужные гидроцилиндры или гидромоторы. Благодаря этому создается усилие для подъема стрелы, выдвижения секций, вращения платформы и работы лебедки.

Между верхней и нижней частями находится опорно-поворотное устройство. Оно жестко крепится к неповоротной раме и выполняет несколько критически важных функций:

• соединяет поворотную и неповоротную части в единую конструкцию;
• воспринимает и перераспределяет нагрузки (опрокидывающие моменты, вес груза, собственный вес платформы);
• обеспечивает плавное вращение верхней части с крановым оборудованием;
• повышает общую устойчивость машины.

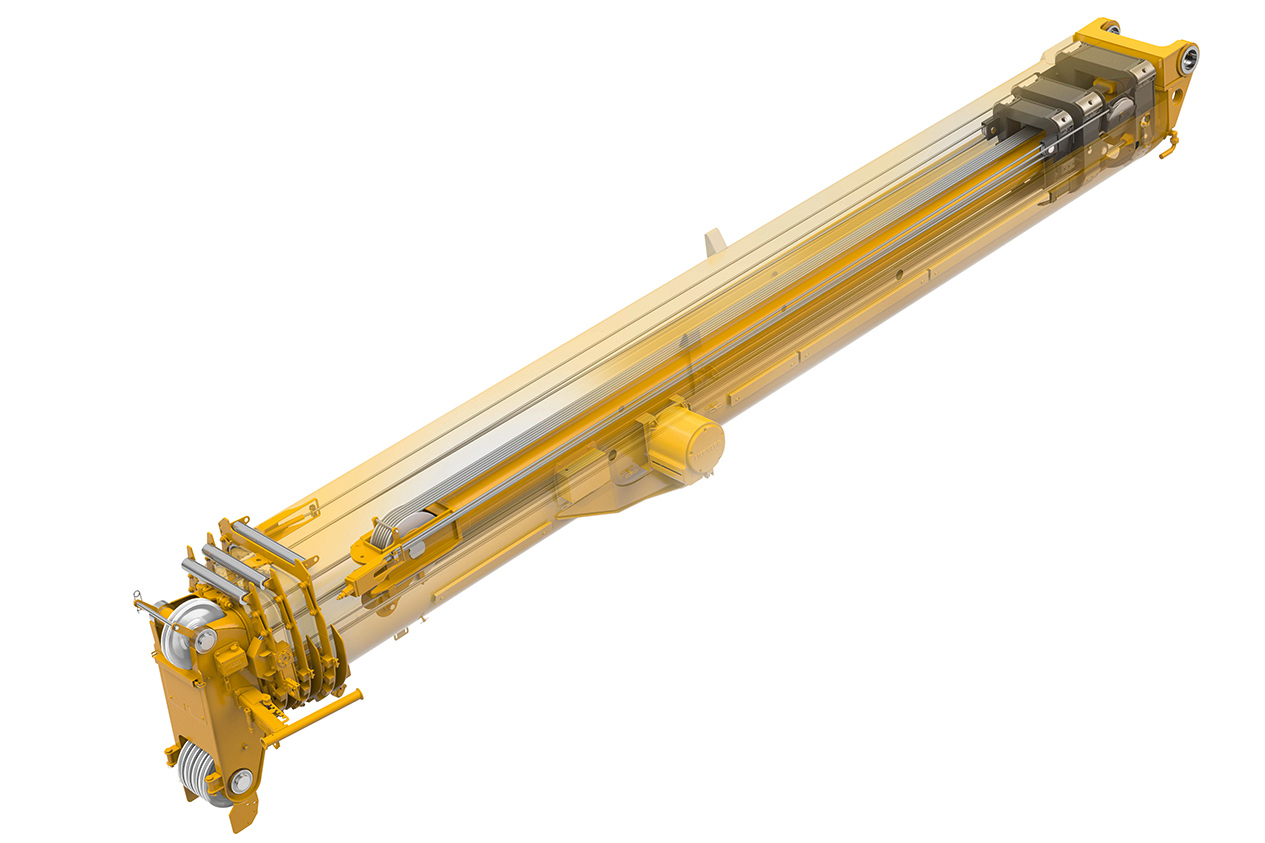

Современные автокраны оснащаются преимущественно телескопическими стрелами. Они позволяют изменять длину и вылет, не останавливая работу. Основные элементы телескопической стрелы:

• прочное основание (неподвижная секция, крепится к поворотной платформе);
• выдвижные секции (1–4 шт., изготавливаются из высокопрочной стали);
• привод выдвижения (гидроцилиндр + полиспаст или несколько последовательных цилиндров).

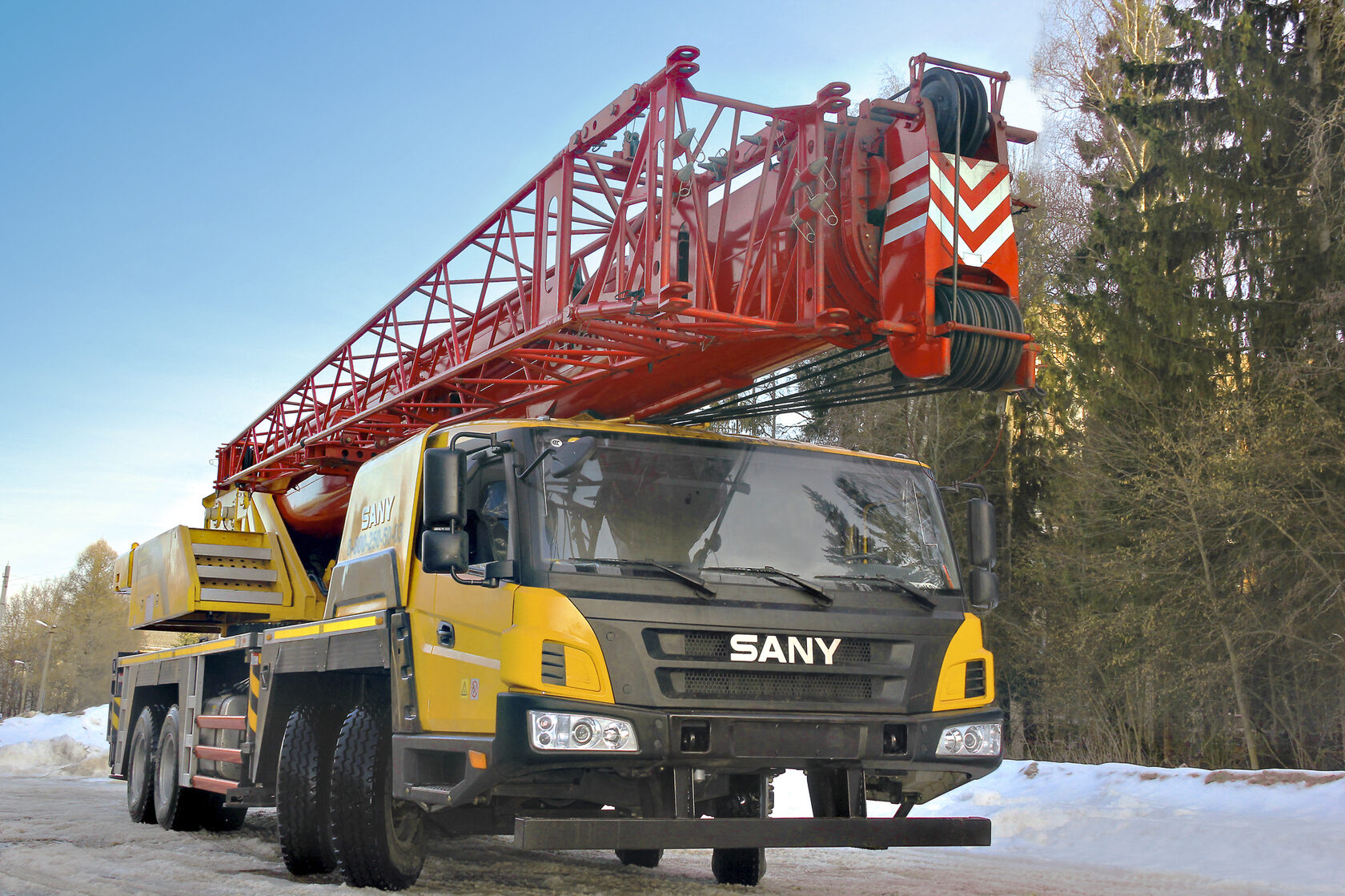

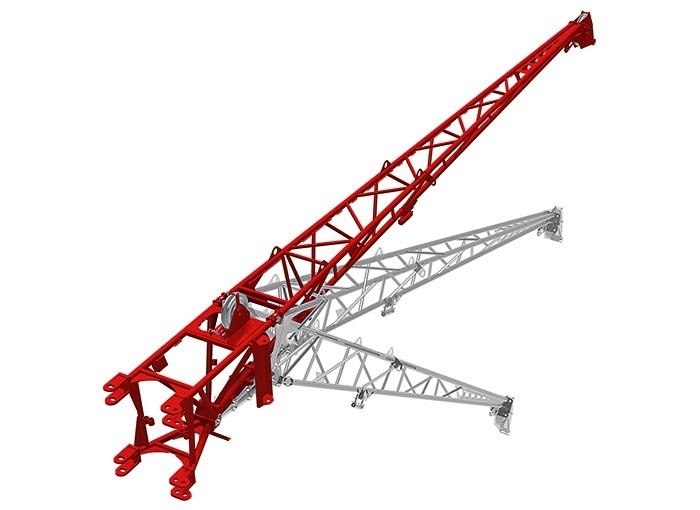

Для увеличения радиуса охвата и высоты подъема при номинальной нагрузке часто применяют гусек — дополнительную решетчатую или телескопическую вставку, которая монтируется на последнюю секцию стрелы. Управление гусем производится оператором из кабины.

Форма поперечного сечения секций влияет на жесткость и грузоподъемность стрелы. Выделяют три основных профиля:

• Коробчатый (прямоугольный) — прост в производстве.
• Трапециевидный — лучшая жесткость на кручение.
• Овоидный (яйцевидный) — при равной массе обеспечивает максимальную грузоподъемность и устойчивость к изгибу.

Для минимизации трения между выдвижными секциями используются скользуны — пластины из полиамида, пропитанного графитовым маслом. Они обеспечивают плавное перемещение секций и защищают металл от износа.

Устройство современного автокрана — это сложный комплекс механических, гидравлических и электронных систем. Разделение на поворотную и неповоротную части, применение телескопических стрел, надежных ОПУ и продуманных гидравлических схем позволяет добиваться высокой производительности и безопасности. Понимание конструкции помогает правильно эксплуатировать технику, своевременно проводить обслуживание и выбирать оптимальную модель для конкретных задач.
