Полное руководство по устройству грузоподъемных кранов: классификация, механизмы и критерии выбора
Конструкция грузоподъемного крана напрямую определяет его технические возможности, надежность и сферу применения. По типу конструкции краны делятся на стреловые, мостовые, козловые и портальные — каждый из этих видов, в свою очередь, имеет несколько подвидов. Также важное значение имеют конструктивные особенности отдельных узлов: грузозахватных механизмов, систем безопасности, ходовых частей и приводов. При выборе техники необходимо учитывать весь комплекс характеристик — от грузоподъемности до условий эксплуатации.
Классификация грузоподъемных кранов по устройству
Грузоподъемные краны различаются по нескольким основным признакам: типу привода, механизму подъема стрелы, назначению и максимальной грузоподъемности.

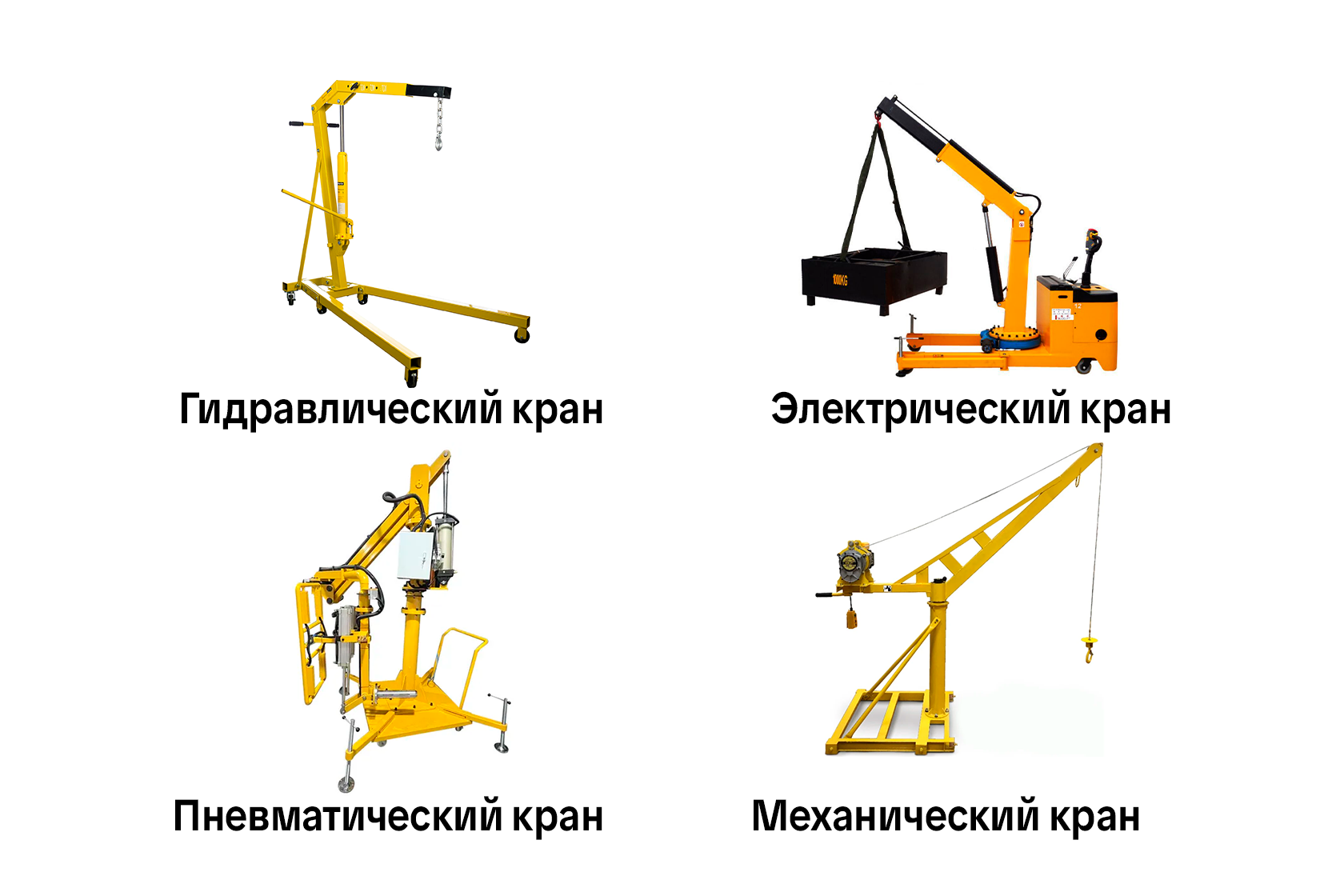

Классификация по типу привода
- Гидравлические краны — работают за счет давления жидкости в цилиндрах. Обеспечивают плавность хода и высокую точность позиционирования.
- Электрические краны — используют электродвигатели. Наиболее распространены в стационарных условиях (цеха, склады).
- Пневматические краны — приводятся в действие сжатым воздухом. Применяются во взрывоопасных зонах.
- Механические (ручные) краны — используют мускульную силу или механические передачи. Используются для небольших нагрузок.
Классификация по механизму подъема стрелы
- Канатные — классическая схема с полиспастом и лебедкой.
- Гидравлические — подъем за счет гидроцилиндров. Отличаются компактностью.
- Телескопические — стрела состоит из выдвижных секций. Позволяют менять вылет без остановки крана. В последние годы стали особенно востребованы.
Назначение и грузоподъемность
Краны могут использоваться в строительстве, промышленности, портовом хозяйстве, при монтаже оборудования. Грузоподъемность варьируется от долей тонны (мини-краны) до 1600 тонн и более (козловые краны).
Подробно о типах кранов по конструкции

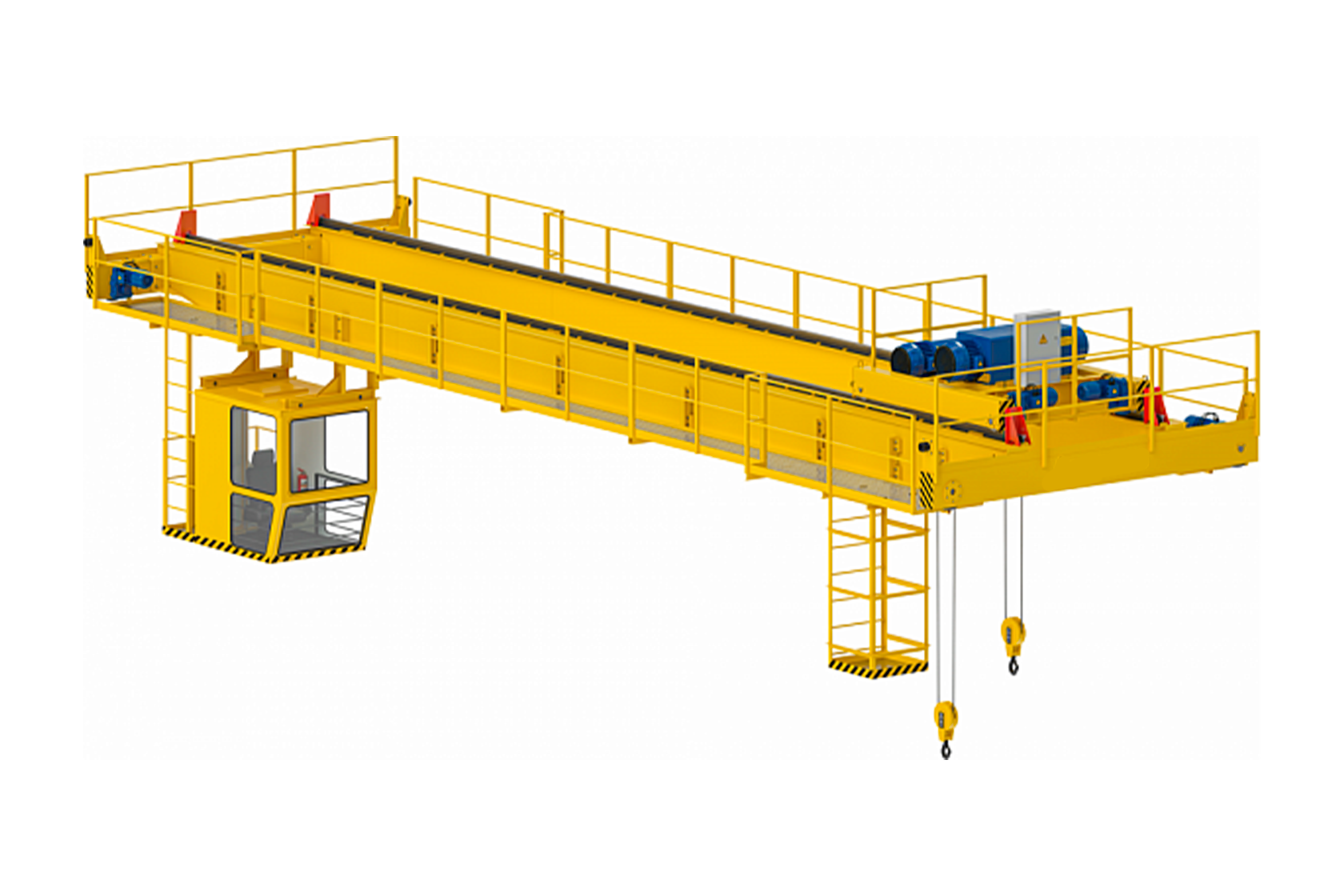

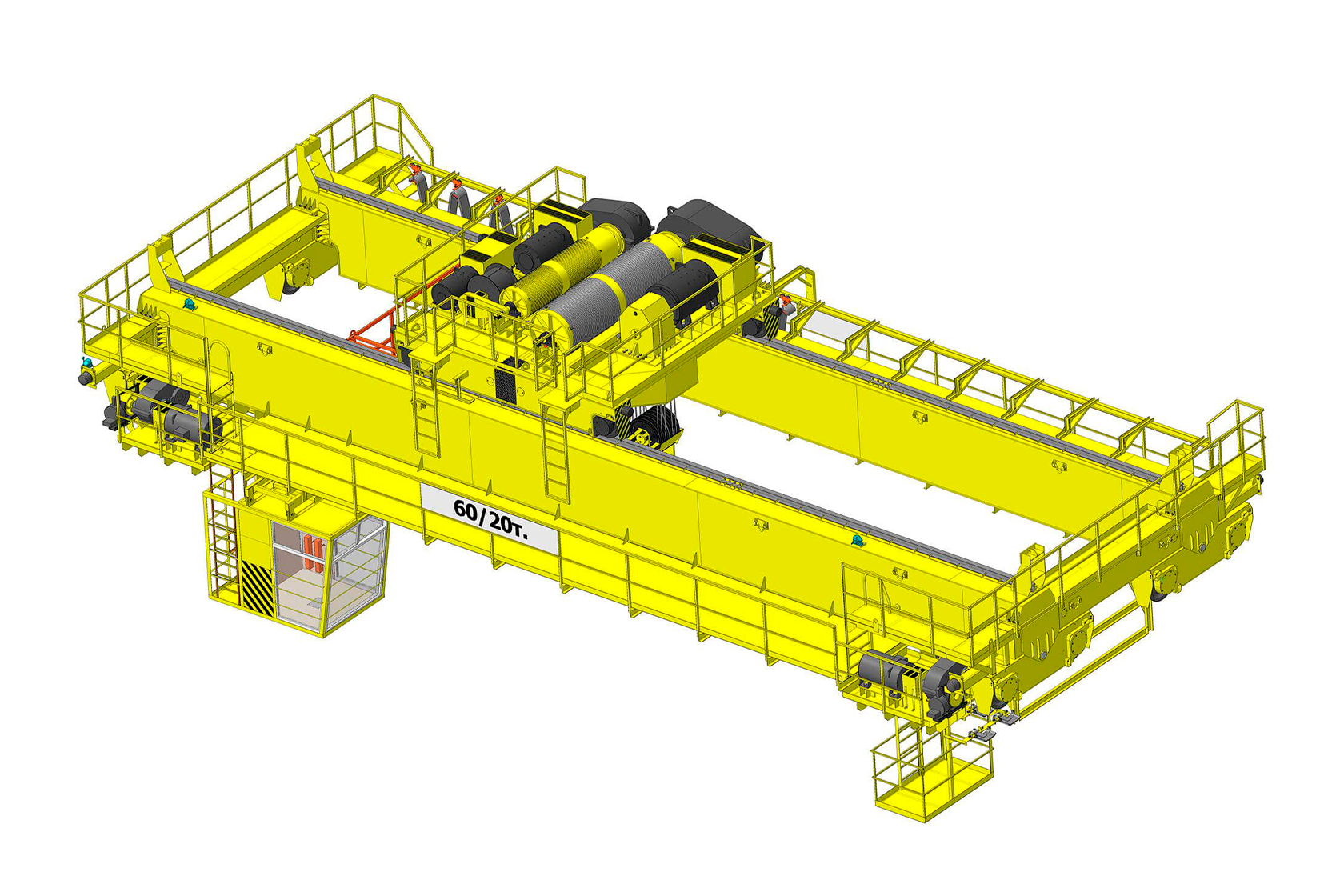

Мостовые краны
Основной несущий элемент — ферменная или коробчатая мостовая балка, по которой перемещается грузовая тележка. Тележка оснащена крюковой подвеской, электромагнитом, грейфером или другим захватом. Краны движутся по рельсовому пути, уложенному на эстакаде или по подкрановым балкам внутри цеха. Грузоподъемность — до 600 тонн.

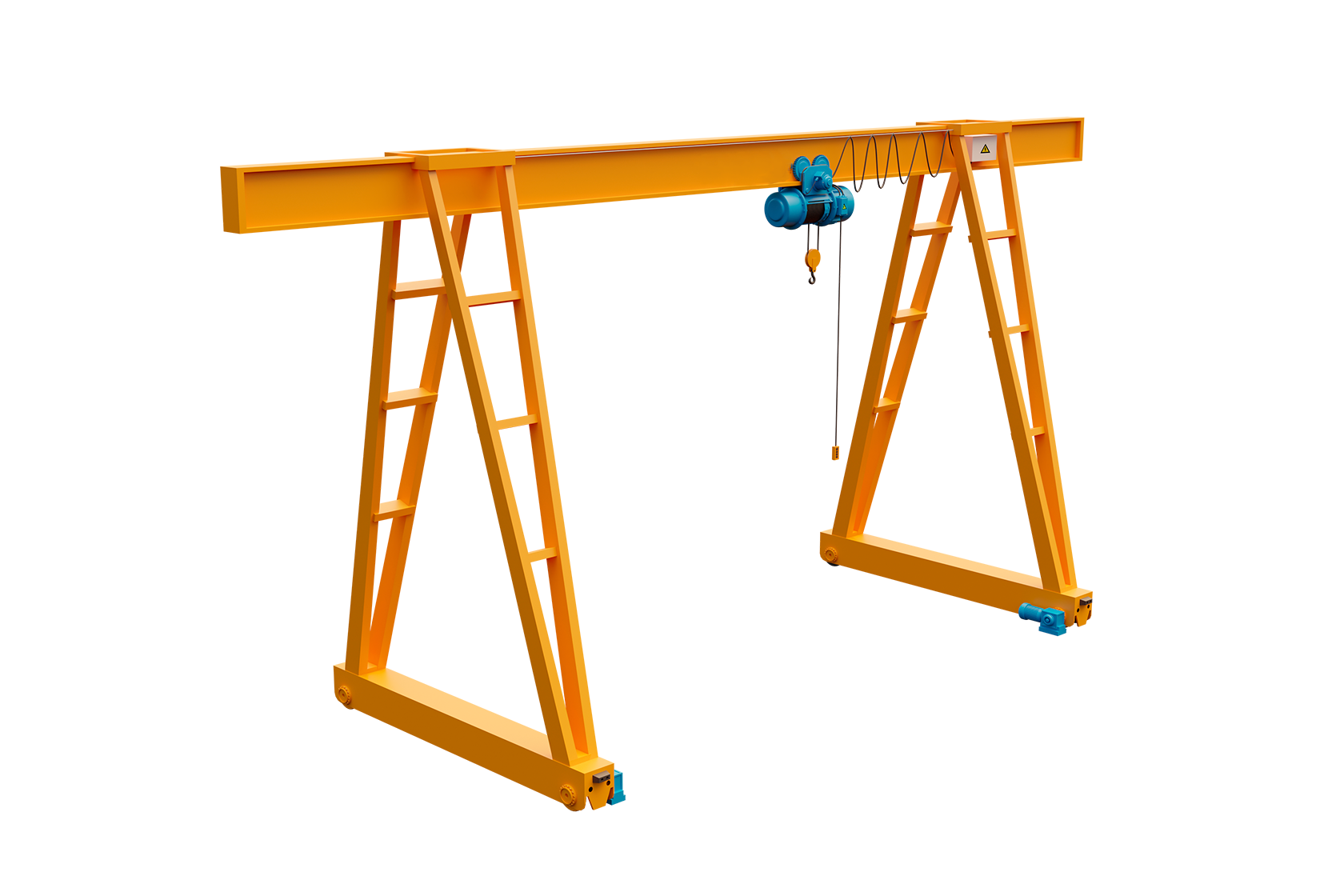

Козловые краны
Перемещаются по рельсовому пути или специальному бетонному основанию. Грузоподъемность может достигать 1600 тонн. В качестве подъемного механизма используется таль или лебедка, установленная на тележке. Тележка приводится в движение гибким тяговым канатом или собственными приводными колесами.

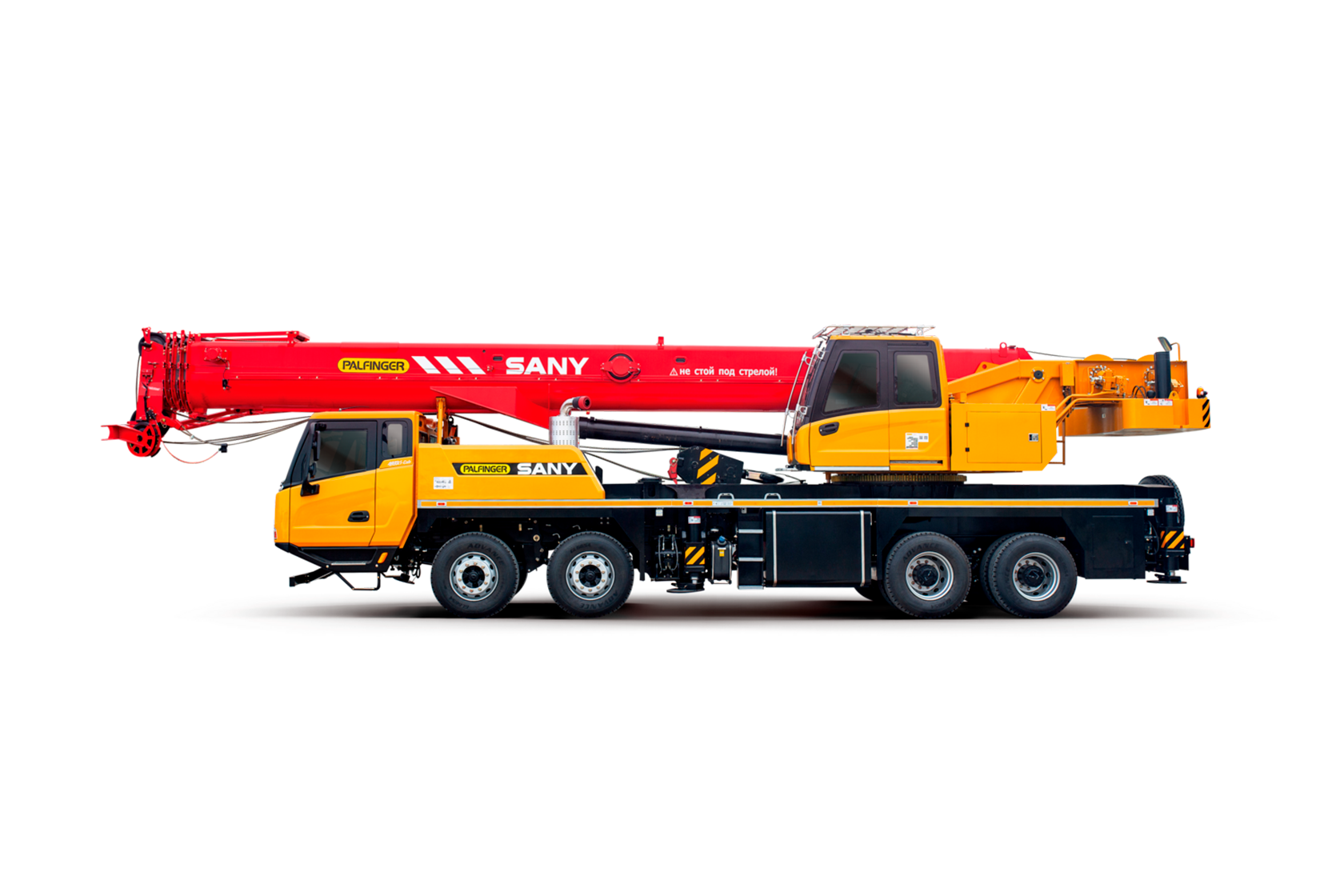

Стреловые краны
Самый распространенный тип. Часто устанавливаются на автомобильное или гусеничное шасси, поэтому их можно видеть на улицах городов. Оснащаются сменными стрелами — телескопическими или ферменными. Благодаря опорным и ходовым устройствам (выносные опоры, гусеницы) способны выполнять широкий спектр работ — от разгрузки техники до монтажа зданий.
Портальные краны
Устанавливаются на П-образное основание — портал. Основная сфера применения — морские и речные порты, судостроительные заводы, гидротехнические сооружения. Стрела имеет подвижное соединение на опорно-поворотном устройстве. Бывают самоходными (на автомобильной или гусеничной базе). Длина стрелы регулируется лебедкой.
Другие типы кранов
- Башенные краны — стрела размещена в верхней части башни. Широко используются в высотном строительстве. Секции башни соединяются фланцами, что позволяет наращивать высоту.
- Вантовые и мачтовые краны — опираются на фундамент, стрела жестко закреплена.
- Консольные краны — стрела крепится к стене или к подвижной тележке.
- Велосипедные (монорельсовые) краны — тележка движется по нижнему монорельсу, а устойчивость обеспечивается верхней направляющей.
Виды грузозахватных устройств уранов

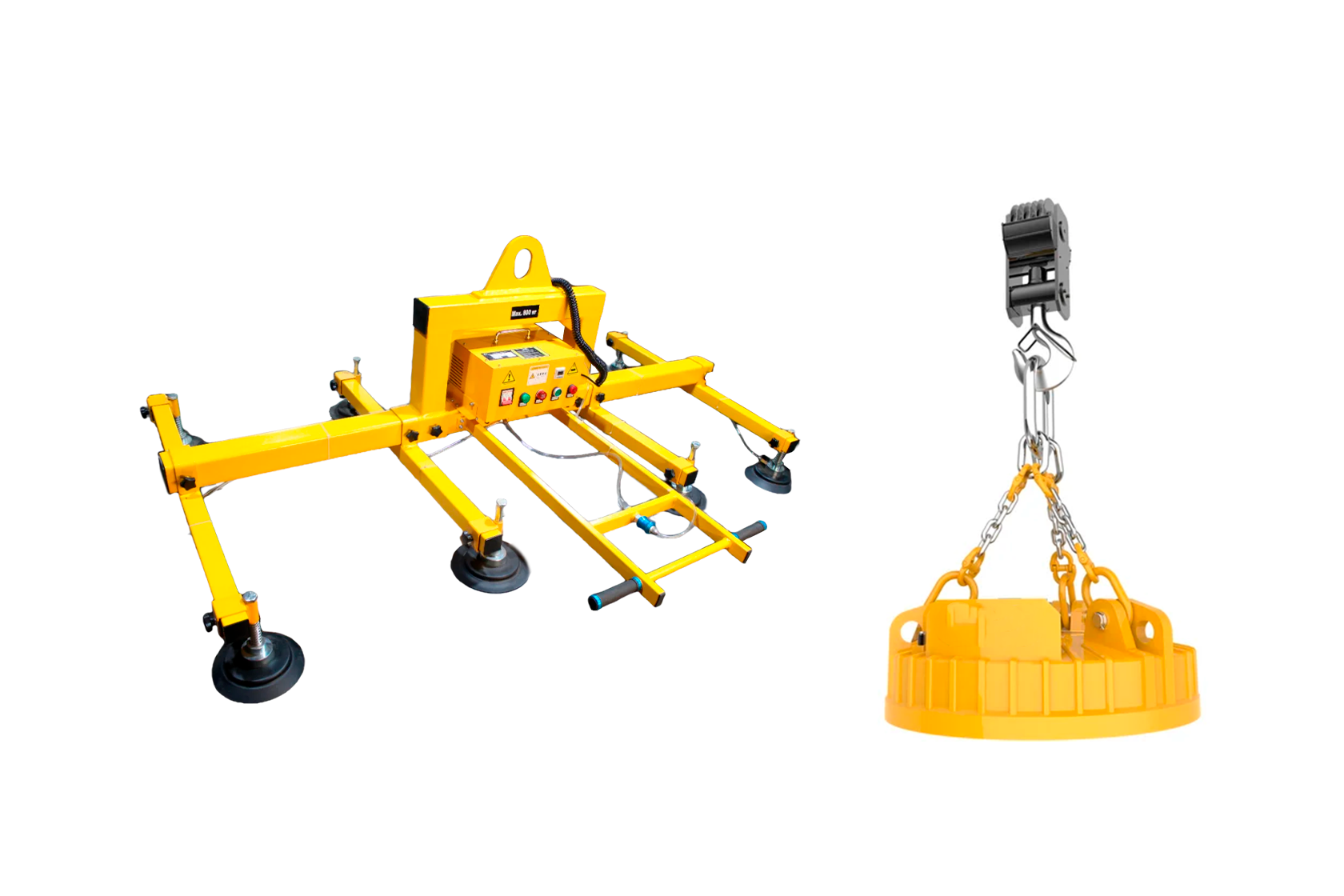

Грузозахватные механизмы определяют, какие типы грузов может обрабатывать кран. Рассмотрим основные виды.
Устройства безопасности грузоподъемных кранов
Безаварийная работа невозможна без систем защиты и сигнализации.

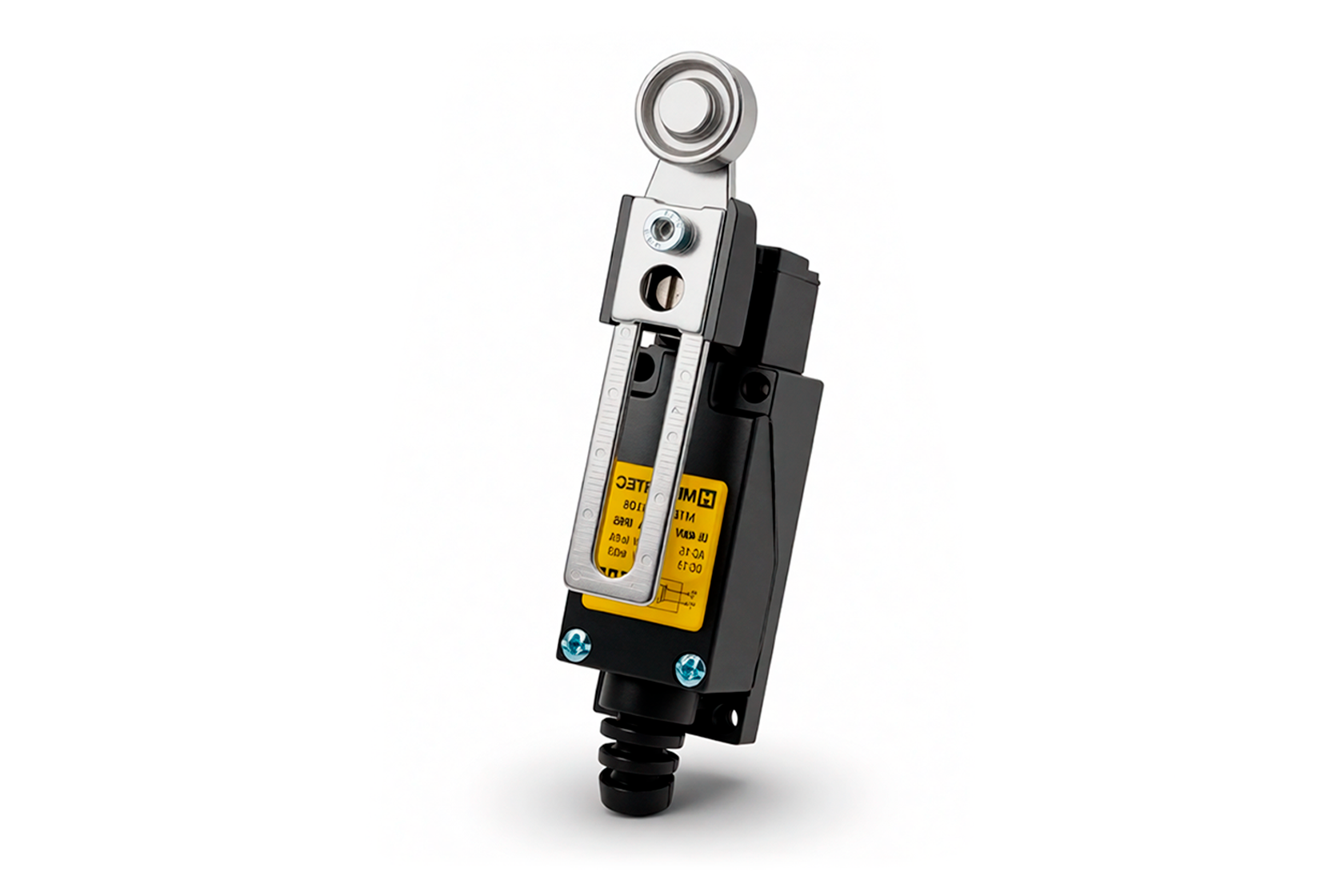

Концевые выключатели (Концевики)
Ограничивают ход механизма в крайних положениях. Бывают:
Они останавливают грузозахват на заданном расстоянии до упора, предотвращая удар о верхние конструкции.
- Рычажные — устанавливаются парами на обе стороны движения.
- Шпиндельные — достаточно одного на механизм.
Они останавливают грузозахват на заданном расстоянии до упора, предотвращая удар о верхние конструкции.
Ограничители перегрузки и грузового момента
- Ограничители перегрузки — срабатывают при превышении массы груза более чем на 10% от номинала.
- Ограничители грузового момента — контролируют произведение веса груза на вылет стрелы. Встраиваются в систему грузовых канатов.
Регламент обслуживания
- Еженедельно: осмотр, очистка, смазка механизмов ограничителей.
- Ежеквартально: проверка работоспособности с помощью контрольных грузов.
Критерии выбора грузоподъемного крана
Универсальные стреловые краны подходят для многих открытых площадок, но в специализированных отраслях (судостроение, металлургия, атомная промышленность, железная дорога) требуется уникальная или заказная техника.
Основные критерии выбора:
Область применения и нормативные требования
- Для оборонных объектов — военная сертификация.
- Для судов — одобрение морского/речного регистра.
- Требуется запас прочности и специальные материалы.
Условия эксплуатации
- Внутри цеха или на открытом воздухе.
- Агрессивная среда, морская вода, низкие температуры — влияют на конструкцию.
Мобильность
- Стационарный, самоходный, прицепной, переставной (вручную или с помощью другой техники).
Тип питания
- От электросети, ДВС, ручной привод.
Параметры рабочей зоны
- Высота подъема, расстояние перемещения, ограничения по габаритам.
Характер грузовых операций
- Масса, габариты, частота циклов, время погрузки/разгрузки.
Режим работы
- Количество смен, интенсивность использования, степень нагрузки.
Режим работы
- Правила Ростехнадзора, ГОСТы, регламенты.
Часто задаваемые вопросы (FAQ)
Клиент:
При помощи каких приводов работают подъемные механизмы крана?
Специалист:
На мостовых кранах используются два вида приводов: мотор-редукторы для передвижения крана по путям и электродвигатели для перемещения подвесной тележки.
Клиент:
Какое количество двигателей нужно для работы крана?
Специалист:
Обычно устанавливают пару приводных тележек и пару холостых. Конкретное число зависит от грузоподъемности, длины пролета и режима эксплуатации.
Клиент:
Какая еще классификация кранов существует?
Специалист:
Стационарные — закреплены на фундаменте.
Приставные — присоединены к строящемуся зданию.
Переставные — перемещаются вручную или с помощью машин.
Передвижные — могут переезжать своим ходом или с тягачом (прицепные).
Приставные — присоединены к строящемуся зданию.
Переставные — перемещаются вручную или с помощью машин.
Передвижные — могут переезжать своим ходом или с тягачом (прицепные).
Заключение
Выбор грузоподъемного крана — ответственная задача, требующая учета множества факторов: от типа груза и условий работы до требований безопасности и нормативов. Перед покупкой настоятельно рекомендуется получить консультацию профильных специалистов, которые помогут подобрать оптимальную модель под ваши задачи.
Если у вас остались вопросы или нужен расчет крана под конкретные условия — обратитесь к нашим инженерам.
Если у вас остались вопросы или нужен расчет крана под конкретные условия — обратитесь к нашим инженерам.
